690V有源濾波器柜 WEN-PQ-APF
工作原理
690V低壓有源電力濾波器（APF：Active Power Filter）裝置適用于低壓690V配電系統，以并聯的方式接入電網，通過實時檢測負載的諧波分量，采用PWM變換技術，將與諧波和分量大小相等，方向相反的電流注入供配電系統中。實現抑制諧波功能的設備，使供電系統滿足《GB/T 14549-93 電能質量共用電網諧波》要求。

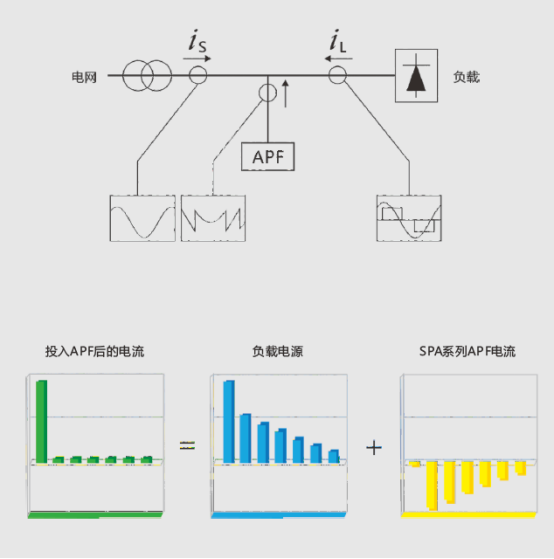

APF工作原理示意圖
技術參數
系統參數 | |
額定電壓 | 690×(1±20%) V |
額定頻率 | 50×(1±10%) Hz |
接線方式 | 三相三線 |
性能指標 | |
單設備容量 | 100A、150A、200A、250A、300A、350A、400A 、450A |
可濾除諧波次數 | 2次~25次全部或可自選定諧波次數 |
諧波補償率 | 可高達95%（設備容量范圍內） |
全響應時間 | ≤10ms |
有功功率損耗 | ＜3% |
并機運行能力 | 整機最多10臺 |
保護 | 過流、過熱、過壓等多項保護功能 |
環境條件 | |
環境溫度 | 工作溫度：-25℃～50℃（更高溫度可降容使用） 儲存溫度：-40℃～60℃ |
環境濕度 | 15%～90%（20℃） |
海拔高度 | <1000m，1000 米以上降額使用 |
使用場所 | 室內 |
機械特性 | |
安裝傾斜度 | ＜5度 |
材質 | 覆鋁鋅 |
通訊顯示 | |
通訊接口 | RS485 |
